Dans l'univers complexe de nos foyers, le circuit électrique est le système nerveux, invisible mais essentiel. Il alimente en énergie tout, depuis la simple ampoule jusqu'aux appareils les plus sophistiqués, jouant un rôle crucial dans notre confort quotidien. Cependant, comme tout système complexe, il nécessite une planification méticuleuse et une compréhension de ses composants pour assurer à la fois sa performance et sa sécurité. C'est là que les schémas électriques entrent en scène : véritables cartes qui guident l'installation et la maintenance de nos systèmes électriques domestiques.

Les schémas électriques se déclinent principalement en deux types : le plan architectural et le schéma unifilaire. Le premier détaille l'emplacement des prises, des interrupteurs et des points lumineux dans la maison, offrant une vue d'ensemble de l'accessibilité et de la fonctionnalité de l'installation. Le second, quant à lui, révèle la structure sous-jacente de l'installation, montrant comment les différents éléments sont connectés et protégés, ce qui est crucial pour la sécurité.

L'objectif de cet article est de démystifier ces outils techniques, souvent réservés aux professionnels, pour les rendre compréhensibles et accessibles à tout un chacun. Que vous soyez en pleine rénovation, construction, ou simplement curieux de mieux comprendre comment est structurée l'électricité chez vous, nous allons explorer ensemble, de manière claire et simplifiée, le monde des schémas électriques. En vous guidant à travers les notions de base et les détails techniques, cet article ambitionne de vous fournir les clés pour appréhender votre installation électrique avec confiance et sécurité.

Source image : @pv productions

Avertissement : Cet article est destiné à un public de particuliers ou de professionnels peu familiarisés avec ces problématiques. Il se présente comme une source de vulgarisation et non comme un guide d'ingénierie technique approfondi. Il ne vise pas à la rigueur scientifique et ne couvre pas de manière exhaustive toutes les causes, toutes les conséquences, ni l'ensemble des solutions possibles aux problématiques soulevées. En raison de cette approche généraliste, nous recommandons vivement la consultation d'un expert pour une analyse détaillée et adaptée à chaque situation spécifique.

Partie 1 : Les Bases des Plans Électriques

A. Le Plan Architectural Électrique

Imaginez un plan architectural électrique comme la carte d'une ville où chaque élément électrique dans votre maison est un bâtiment d'intérêt. Ce plan montre non seulement où ces "bâtiments" se trouvent, mais aussi comment ils se connectent les uns aux autres à travers les "routes" électriques. Autrement dit, c'est une représentation à vol d'oiseau de votre maison, indiquant l'emplacement des prises de courant, des interrupteurs et des dispositifs d'éclairage.

Le rôle de ce plan va au-delà d'une simple carte ; il est le guide qui assure que chaque pièce de votre maison reçoit l'énergie nécessaire de manière pratique et sécurisée. Grâce à lui, vous pouvez visualiser l'accessibilité des prises, la disposition des interrupteurs pour contrôler l'éclairage sans avoir à tâtonner dans le noir, et la répartition équilibrée des points lumineux pour une ambiance chaleureuse et fonctionnelle.

Dans ce plan, vous retrouverez des symboles universels qui représentent les éléments électriques essentiels :

• Les prises de courant : pour brancher vos appareils.
• Les interrupteurs : pour allumer et éteindre l'éclairage.
• Les points lumineux : qui montrent où les lampes ou les luminaires seront installés.

B. Le Schéma Unifilaire : Une Vue d’Ensemble Simplifiée

Le schéma unifilaire, quant à lui, est l'équivalent d'un schéma de métro pour votre installation électrique. Il simplifie la complexité des circuits électriques de votre maison en les représentant avec une seule ligne ou "fil", d'où son nom "unifilaire". Ce schéma montre comment les différents composants de votre système électrique, tels que le disjoncteur principal, les interrupteurs différentiels, et les disjoncteurs divisionnaires, sont interconnectés.

L'objectif de ce schéma est double : d'abord, il offre une vue claire de la structure de votre installation électrique, permettant aux professionnels (et aux bricoleurs avertis) de comprendre rapidement comment le système est organisé. Ensuite, il sert de carte lors de la maintenance ou de la mise à niveau de votre installation, en indiquant les chemins à suivre et les composants à vérifier.

Mais pourquoi est-il si crucial d'avoir ce schéma avant toute intervention électrique ? Parce qu'il garantit que toute action - qu'il s'agisse d'ajouter un nouveau luminaire ou de réparer une panne - est effectuée en connaissance de cause, en respectant la sécurité et l'efficacité de votre système électrique. Sans lui, intervenir sur votre installation serait comme naviguer en pleine mer sans boussole : non seulement risqué, mais aussi susceptible de vous faire perdre beaucoup de temps et d'énergie.

En somme, le plan architectural et le schéma unifilaire sont les piliers sur lesquels repose la sécurité, la fonctionnalité, et l'efficacité de l'installation électrique de votre maison. Comprendre ces documents vous permet non seulement de mieux appréhender les travaux à réaliser mais aussi d'assurer le bien-être et la sécurité de votre foyer.

Exemple de plan architectural Source image : archifacile.fr

Partie 2 : Comprendre les Symboles Électriques

L'univers de l'électricité a son propre langage, fait de symboles et de signes qui peuvent sembler mystérieux au premier abord. Pourtant, une fois que vous commencez à les comprendre, lire un plan électrique devient presque aussi facile que de lire votre journal préféré. Ces symboles standards sont les briques de base de nos plans et schémas électriques, permettant une communication claire et sans ambigüité entre tous les acteurs impliqués, des architectes aux électriciens, et même aux bricoleurs maison.

Introduction aux Symboles Standards

Les symboles électriques standards sont à l'électricité ce que les notes de musique sont à une partition : ils indiquent précisément quoi placer et où, garantissant que l'installation électrique jouera sa mélodie sans fausse note. Ces symboles ont été normalisés pour que, peu importe qui regarde le plan, la compréhension soit immédiate et universelle.

Exemples et Significations de Quelques Symboles Courants

Pour vous aider à décrypter ces hiéroglyphes modernes, voici une petite introduction à quelques symboles électriques couramment rencontrés :

• Le symbole d'une prise de courant ressemble souvent à une petite figure rectangulaire avec une ou plusieurs lignes à l'intérieur. Pensez à cela comme à une maison vue de dessus, les lignes représentant les différents endroits où vous pouvez "brancher" vos appareils.

• L'interrupteur est symbolisé par un cercle avec une ligne sortant d'un côté, comme une raquette de ping-pong avec sa balle. Ce symbole vous indique où vous pouvez contrôler l'allumage et l'extinction de vos lumières ou d'autres dispositifs.

• Les points lumineux sont représentés par un petit cercle avec plusieurs lignes rayonnantes, un peu comme un soleil dans les dessins d'enfants. Ce symbole marque l'emplacement de vos sources de lumière, des simples ampoules au plafonnier plus élaboré.

• Le disjoncteur de branchement peut être représenté par un rectangle avec un trait vertical à l'intérieur, signifiant le point de départ de votre installation électrique, là où le courant entre chez vous.

• Les interrupteurs différentiels ont un symbole qui ressemble à un rectangle avec un cercle à l'intérieur, marquant une mesure de protection essentielle contre les fuites de courant.

Ces symboles, et bien d'autres, constituent la langue universelle des plans électriques. Leur apprentissage vous permettra non seulement de mieux comprendre les projets en cours chez vous mais aussi de dialoguer plus efficacement avec les professionnels, en vous assurant que vos besoins et vos souhaits sont clairement exprimés et compris.

En conclusion, si l'idée de lire des plans électriques vous a toujours semblé être une tâche ardue, rappelez-vous que chaque symbole a une signification précise et utile. Avec un peu de pratique, vous pourrez bientôt les interpréter aussi aisément que les signes sur une carte routière, vous ouvrant les portes d'une meilleure compréhension de l'univers électrique de votre habitation.

Symboles électriques  Source image installation-renovation-electrique.com

Partie 3 : Les Étapes de Réalisation d’un Schéma Unifilaire

A. Étape 1 : Positionnement des Éléments de Protection

Avant de plonger dans le détail de l'installation électrique, il est crucial de penser à la sécurité. Cela commence par le disjoncteur de branchement et les interrupteurs différentiels. Imaginez le disjoncteur comme le gardien de votre maison, celui qui contrôle l'accès à l'électricité. Il est le premier rempart en cas de surcharge ou de court-circuit. Les interrupteurs différentiels, eux, sont comme des gardes du corps dédiés à chaque zone de votre maison, veillant à couper le courant instantanément si un danger, comme une fuite de courant, est détecté.

Pour les positionner sur votre schéma, commencez par placer le disjoncteur de branchement à l'entrée de votre installation électrique, là où le courant de votre fournisseur arrive. Ensuite, répartissez les interrupteurs différentiels selon les zones qu'ils protègent, souvent définies par l'usage (par exemple, l'éclairage, les prises de la cuisine, etc.).

B. Étape 2 : Protéger et Connecter

Après avoir sécurisé votre installation, il est temps de s'occuper des lignes spécifiques qui alimenteront vos appareils et éclairages. Pour cela, vous utiliserez des disjoncteurs divisionnaires . Ils agissent comme des sous-gardiens, attribués à protéger des sections plus petites de votre installation contre les surcharges.

Choisir la section des fils appropriée est aussi essentiel pour la sécurité et l'efficacité de votre installation. Un fil trop fin pour la charge qu'il transporte pourrait surchauffer. La section du fil est déterminée par la quantité de courant qu'il doit transporter et la longueur du circuit. En général, plus le courant est élevé et plus la distance est longue, plus le fil doit être gros.

C. Étape 3 : Finaliser le Plan avec les Éléments Électriques

La dernière étape consiste à ajouter tous les appareils et éléments électriques (prises, éclairages, gros électroménagers...) à votre schéma. Chaque élément doit être clairement identifié et positionné là où il sera installé dans la maison. Cela permet non seulement une meilleure planification de l'installation mais assure également que chaque élément sera correctement alimenté et protégé.

Pour une identification claire et pratique, utilisez des symboles standard pour chaque type d'élément et ajoutez des annotations si nécessaire. Par exemple, marquez les prises dédiées à des usages spécifiques (réfrigérateur, four...) ou notez les points lumineux qui seront contrôlés par des variateurs.

En suivant ces trois étapes, vous obtiendrez un schéma unifilaire précis et fonctionnel, essentiel pour la réalisation de votre projet électrique. Ce plan sera non seulement utile pour l'installation initiale, mais servira également de référence pour toute maintenance ou modification future de votre installation électrique. Mais attention : il est impératif de veiller à bien respecter la norme NFC 15-100 dans la réalisation de votre plan, que ce soit dans le calibre des disjoncteurs, du nombre d'appareillages par disjoncteur, du calibrage de vos différentiels, de la section des fils électriques., etc...

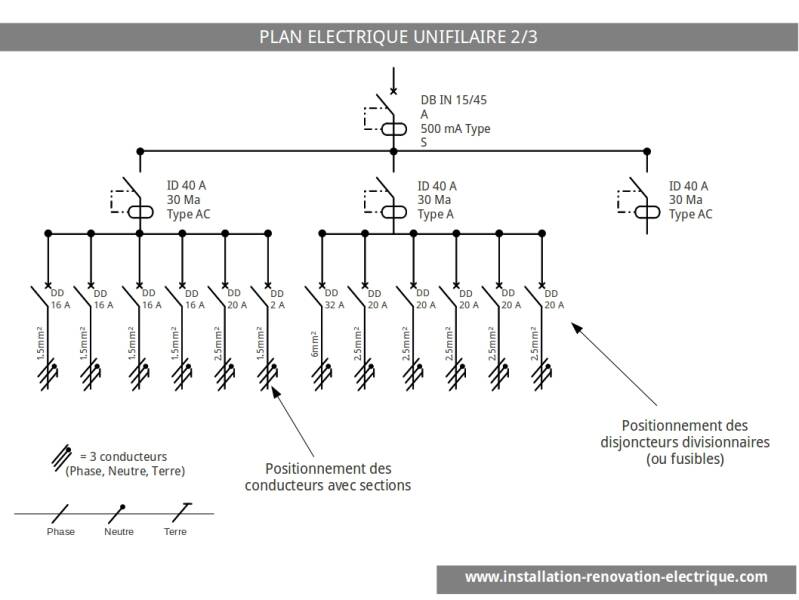

Schéma unifilaire, source image : installation-rénovation-élctrique.com

Partie 4 : Outils et Ressources pour les Particuliers

La création d'un schéma électrique, que ce soit un plan architectural ou un schéma unifilaire, peut sembler intimidante. Heureusement, il existe une variété d'outils, allant des plus traditionnels aux technologies les plus avancées, pour aider chaque particulier à réaliser cette tâche avec précision et facilité.

Présentation des Outils Manuels et Logiciels

Outils manuels : Le bon vieux crayon et une feuille de papier ont toujours leur place dans la boîte à outils du bricoleur. Pour esquisser rapidement une idée ou pour ceux qui sont plus à l'aise avec une approche tactile, cette méthode a l'avantage d'être immédiatement accessible, peu coûteuse et flexible. Un mètre ruban pour prendre les mesures et une règle pour tracer des lignes droites sont également utiles pour ajouter des détails à votre schéma.

Logiciels : Pour ceux qui recherchent plus de précision ou qui ont besoin de partager leurs plans facilement, les logiciels et applications informatiques offrent une gamme de fonctionnalités avancées. Des programmes tels que XLPRO3 de Legrand, 123 schéma d’HAGER, QElectrotech, et Hager Ready sont spécifiquement conçus pour la création de schémas électriques. Ils proposent une bibliothèque de symboles électriques standards, permettent de modifier facilement le plan en cas d'erreur ou de changement, et offrent la possibilité d'imprimer ou de partager électroniquement le schéma finalisé.

Avantages des Différentes Méthodes

Crayon et papier :

• Flexibilité : Facile à modifier, effacer et redessiner.
• Accessibilité : Pas besoin de compétences techniques ou informatiques.
• Immédiateté : Pas de temps de démarrage ou de chargement; idéal pour les esquisses rapides.

Applications spécialisées :

• Précision : Les logiciels offrent des outils pour aligner parfaitement les symboles et respecter les échelles.
• Clarté : Les schémas sont plus lisibles, avec des symboles nets et uniformes.
• Partage et sauvegarde : Facilité de partage par email ou d'autres moyens électroniques, ainsi que la sauvegarde sécurisée des plans.
• Bibliothèques de symboles : Accès à des collections complètes de symboles électriques standardisés, facilitant la création de plans conformes aux normes en vigueur.

Que vous préfériez la simplicité et la spontanéité du crayon et papier ou la précision et les fonctionnalités avancées des logiciels spécialisés, l'important est de choisir l'outil qui vous convient le mieux. Chaque méthode a ses avantages, et le choix dépendra de vos besoins spécifiques, de votre confort avec la technologie et de l'ampleur de votre projet électrique.

Source image : brydenelectricalltd

Partie 5 : Conseils Pratiques pour les Particuliers

Dans l'aventure de la gestion de l'électricité de votre domicile, certains conseils sont inestimables. Ils assurent non seulement le bon fonctionnement de votre installation électrique mais contribuent également à votre sécurité et celle de vos proches. Voici quelques recommandations essentielles :

L'Importance de la Mise à Jour de Votre Plan Électrique

Imaginez votre plan électrique comme le manuel d'utilisation de votre maison : il doit refléter fidèlement la réalité à tout moment. Comme pour les mises à jour logicielles sur votre smartphone, garder votre plan électrique à jour est crucial. Chaque modification, ajout ou suppression d'éléments électriques doit être consigné. Cela vous évite des surprises désagréables lors de travaux futurs et assure la sécurité de votre installation. Pensez à le mettre à jour après chaque intervention.

L'Importance du Respect de la Norme et des Réglementations

La norme NF C 15-100 est un peu comme le code de la route pour l'électricité dans votre maison. Elle définit les règles à suivre pour garantir une installation sûre et efficace, en couvrant tout, de l'accessibilité pour les personnes à mobilité réduite à la prévention des risques d'incendie. Connaître et appliquer ces règles n'est pas seulement une question de conformité légale, c'est avant tout une marque de responsabilité envers vous-même et votre entourage. Ignorer ces normes, c'est comme ignorer un feu rouge : les conséquences peuvent être graves.

Quand Faire Appel à un Professionnel ?

Bien que de nombreux petits travaux simples d'électricité domestique puissent être réalisés par les particuliers, certaines tâches nécessitent l'expertise d'un professionnel certifié. Nous vous déconseillons fortement d'intervenir vous-même sur votre réseau électrique si vous n'êtes pas qualifié.

Voici quelques situations où il vaut mieux faire appel à un électricien :

• Lors de la conception initiale de votre installation électrique, surtout pour de nouvelles constructions ou des rénovations majeures.
• Pour la mise en conformité de votre installation avec les dernières normes, surtout si votre maison est ancienne.
• Lorsque les travaux dépassent vos compétences, par exemple l'installation de systèmes complexes ou l'intégration de nouvelles technologies.
• En cas de doute ou de problème que vous ne pouvez résoudre seul, comme des pannes récurrentes ou des dispositifs qui ne fonctionnent pas comme prévu.

Rappelez-vous : faire appel à un professionnel n'est pas un aveu de faiblesse, mais un choix judicieux pour garantir la sécurité et l'efficacité de votre installation électrique. Leur expertise peut vous faire gagner du temps, de l'argent et vous épargner bien des soucis.

En suivant ces conseils, vous serez mieux préparé à gérer l'électricité de votre domicile de manière responsable et sécuritaire. Gardez à l'esprit que l'électricité, bien que vitale et pratique, demande un respect constant des règles de sécurité et de bon sens.

Source image :image4you

Conclusion

Naviguer dans le monde de l'électricité domestique peut parfois ressembler à une expédition dans une jungle dense et inexplorée. Cependant, armé de la carte précise que sont les plans et schémas électriques, vous pouvez traverser cette jungle en toute sécurité, en évitant les pièges et en profitant pleinement des ressources disponibles.

Nous avons parcouru ensemble les bases de la création et de l'interprétation des plans architecturaux et schémas unifilaires, découvert les symboles électriques universels et exploré les outils à notre disposition pour dessiner ces plans. Nous avons souligné l'importance cruciale de respecter les normes et réglementations en vigueur, sans oublier le moment opportun pour faire appel à un professionnel.

Points Clés à Retenir :

• Les plans et schémas électriques sont les fondations sur lesquelles repose toute installation électrique sûre et fonctionnelle.
• La connaissance et l'usage des symboles électriques standardisés facilitent la communication et évitent les malentendus.
• La mise à jour régulière de vos plans électriques garantit que votre installation reste sécuritaire et efficace au fil du temps.
• Le respect des normes telles que la NF C 15-100 n'est pas seulement une obligation légale, mais une nécessité pour la sécurité de tous.
• L'intervention d'un professionnel n'est pas un luxe mais une nécessité dans certaines situations pour assurer la conformité et la sécurité de votre installation.

Nous vous encourageons vivement à prendre en main la gestion électrique de votre habitat. Cela commence par s'informer, comprendre et appliquer les principes énoncés ici. L'électricité, avec ses complexités et ses dangers potentiels, nécessite une approche informée et responsable. En vous impliquant activement, non seulement vous augmentez la sécurité de votre foyer, mais vous gagnez également en autonomie et en compétences.

En conclusion, que votre prochain projet électrique soit petit ou grand, simple maintenance ou rénovation complète, rappelez-vous que la clé du succès réside dans la préparation, la connaissance et le respect des règles de l'art. Avec ces outils en main, vous êtes prêt à faire de l'électricité de votre maison un allié sûr et fiable pour le confort de votre foyer.

Annexe : Glossaire des Termes Techniques

Dans le domaine de l'électricité, certains termes techniques sont indispensables pour comprendre les discussions, les plans et les schémas. Voici un glossaire des termes clés mentionnés dans cet article, destiné à éclaircir leur signification de manière simple et accessible.

• Plan architectural électrique : Une représentation graphique de votre habitation montrant l'emplacement des éléments électriques tels que les prises, les interrupteurs, et les points lumineux, vu de dessus.

• Schéma unifilaire : Dessin simplifié de l'installation électrique, utilisant une seule ligne pour représenter chaque circuit. Il montre comment les différents composants électriques sont connectés entre eux, depuis le tableau de distribution jusqu'aux différents points de consommation.

• Disjoncteur de branchement : Appareil de protection installé en tête de l'installation électrique, il protège contre les surcharges et les courts-circuits en coupant automatiquement l'alimentation.

• Interrupteur différentiel : Dispositif de sécurité qui détecte les différences de courant entre la phase et le neutre, coupant immédiatement l'alimentation en cas de fuite de courant pour prévenir les risques d'électrocution.

• Disjoncteur divisionnaire : Petit disjoncteur placé dans le tableau électrique pour protéger un circuit spécifique. Il prévient les surcharges et courts-circuits dans sa zone de responsabilité.

• Porte-fusible : Composant électrique contenant un fusible, utilisé pour protéger les circuits contre les surcharges de courant. En cas de surcharge, le fusible fond et coupe le circuit.

• Section des fils : Diamètre ou "taille" du fil conducteur, qui détermine la quantité de courant électrique qu'il peut transporter sans surchauffe.

• NF C 15-100 : Norme française régissant les installations électriques dans les bâtiments d'habitation. Elle définit les règles pour garantir la sécurité et le bon fonctionnement de l'installation.

• Crayon et papier : Méthode traditionnelle de dessin des plans et schémas, privilégiée pour sa simplicité et sa flexibilité.

• Logiciels de schéma électrique : Programmes informatiques conçus pour faciliter la création de plans et schémas électriques précis, offrant des fonctionnalités avancées telles que des bibliothèques de symboles et la possibilité de modification facile.

Ce glossaire vise à rendre les concepts électriques plus accessibles à tous, en décodant le langage technique pour une meilleure compréhension et une plus grande confiance dans la gestion de vos projets électriques.
